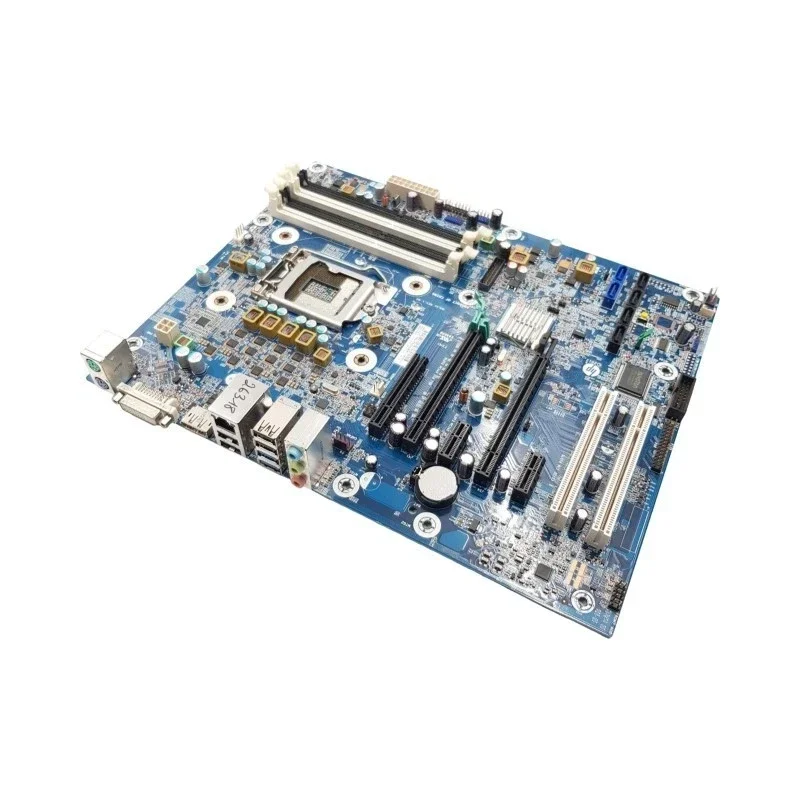

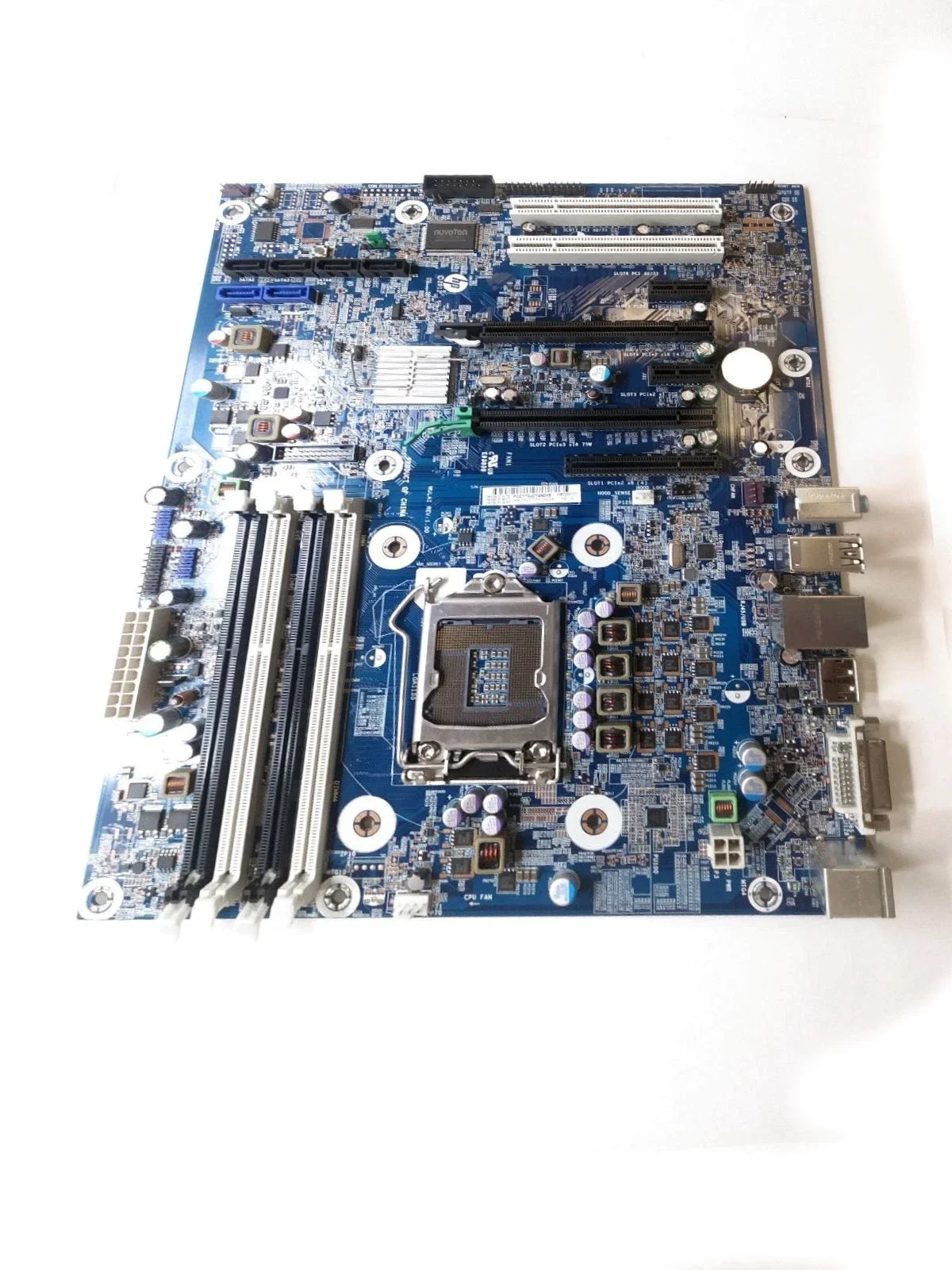

HP Z220 Workstation Motherboard LGA1155 Q77 ATX 702238-001 618263-003 - Tested

 Caractéristiques techniques :

• Modèle : Carte mère HP Z220 Workstation

• Référence HP : 702238‑001 / 618263‑003

• Socket CPU : Intel LGA 1155

• Chipset : Intel Q77 Express

• Mémoire : 4 × DIMM DDR3 (jusqu’à 32 Go, ECC ou non‑ECC selon le processeur)

• Ports SATA : 2 × SATA III (6 Gb/s), 4 × SATA II (3 Gb/s)

🔌 Slots d’extension :

• 1 × PCIe Gen3 x16

• 1 × PCIe Gen2 x16 (fonctionne en x4)

• 1 × PCIe Gen2 x8 (fonctionne en x4)

• 2 × PCIe Gen2 x1

• 2 × PCI (5 V, full height/full length)

🧩 Format :

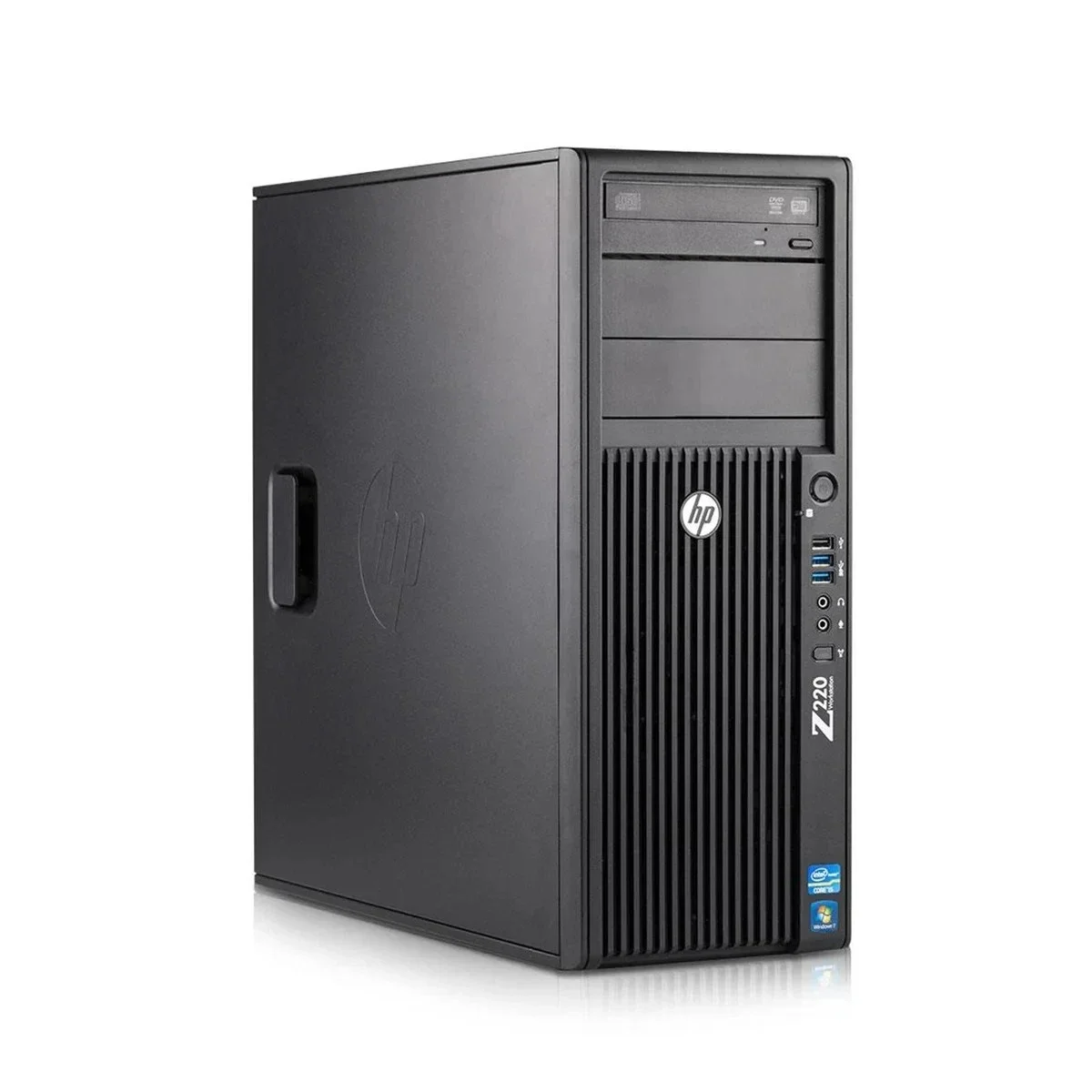

• Type : Format propriétaire HP, conçu exclusivement pour les HP Z220 Workstation (CMT ou SFF)

• Dimensions : ATX‑like (244 × 305 mm)

• Backplate arrière : intégrée (soudée) – non remplaçable

• Incompatible avec les boîtiers ATX standards

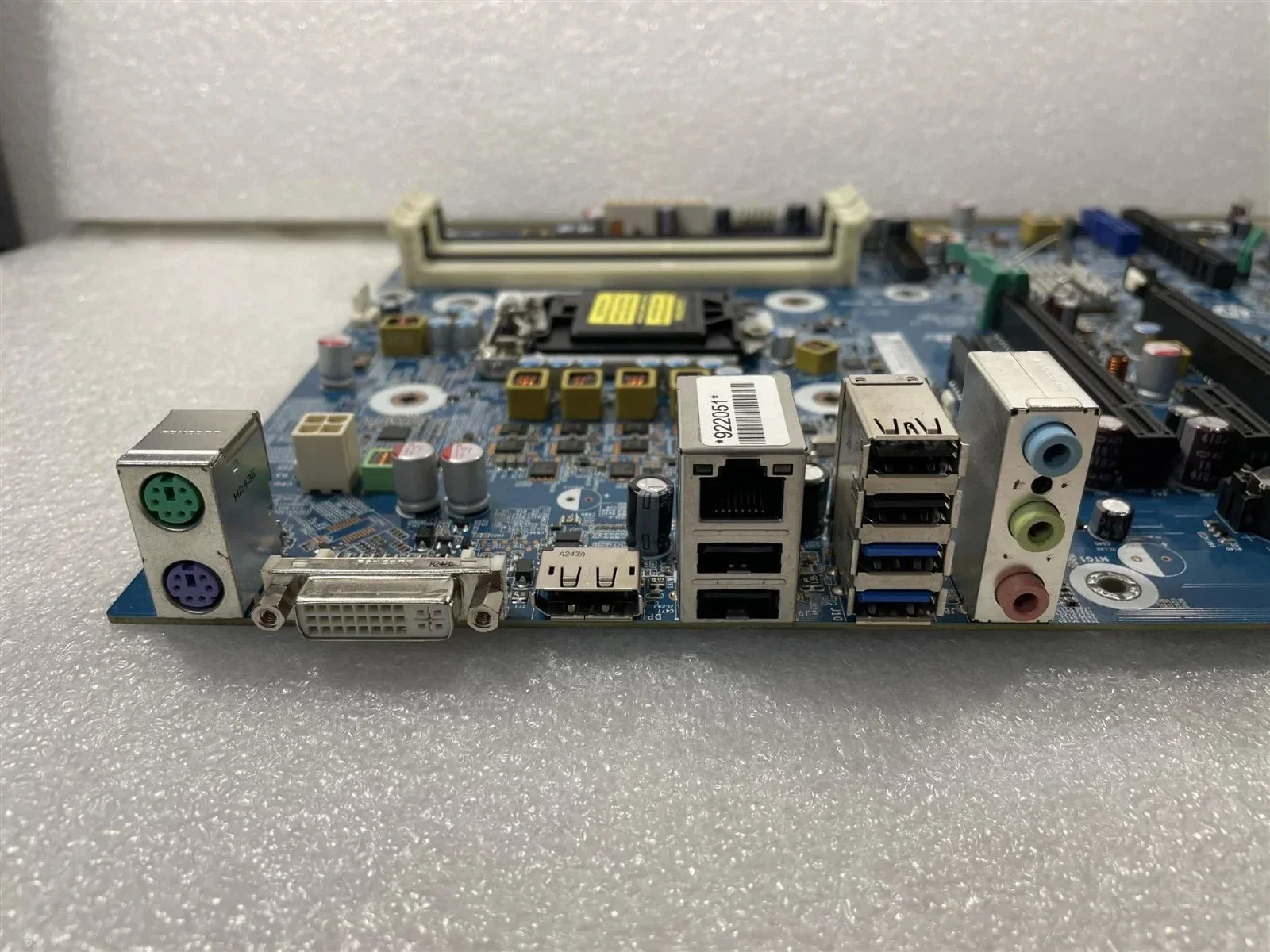

🖨️ Connectique arrière :

• 1 × DisplayPort

• 1 × DVI‑I

• 2 × connecteurs PS/2 (clavier + souris)

• 4 × USB 3.0

• 2 × USB 2.0

• 1 × RJ‑45 (Gigabit LAN)

• 3 × Jack audio (entrée/sortie HD)

Aucun port VGA présent.

✅ Compatibilité CPU :

Compatible avec les processeurs Intel LGA1155 suivants :

• Intel Core i3 / i5 / i7 (2e & 3e génération – Sandy & Ivy Bridge)

• Intel Xeon E3‑1200 et E3‑1200 v2

• Intel Pentium / Celeron compatibles LGA1155
