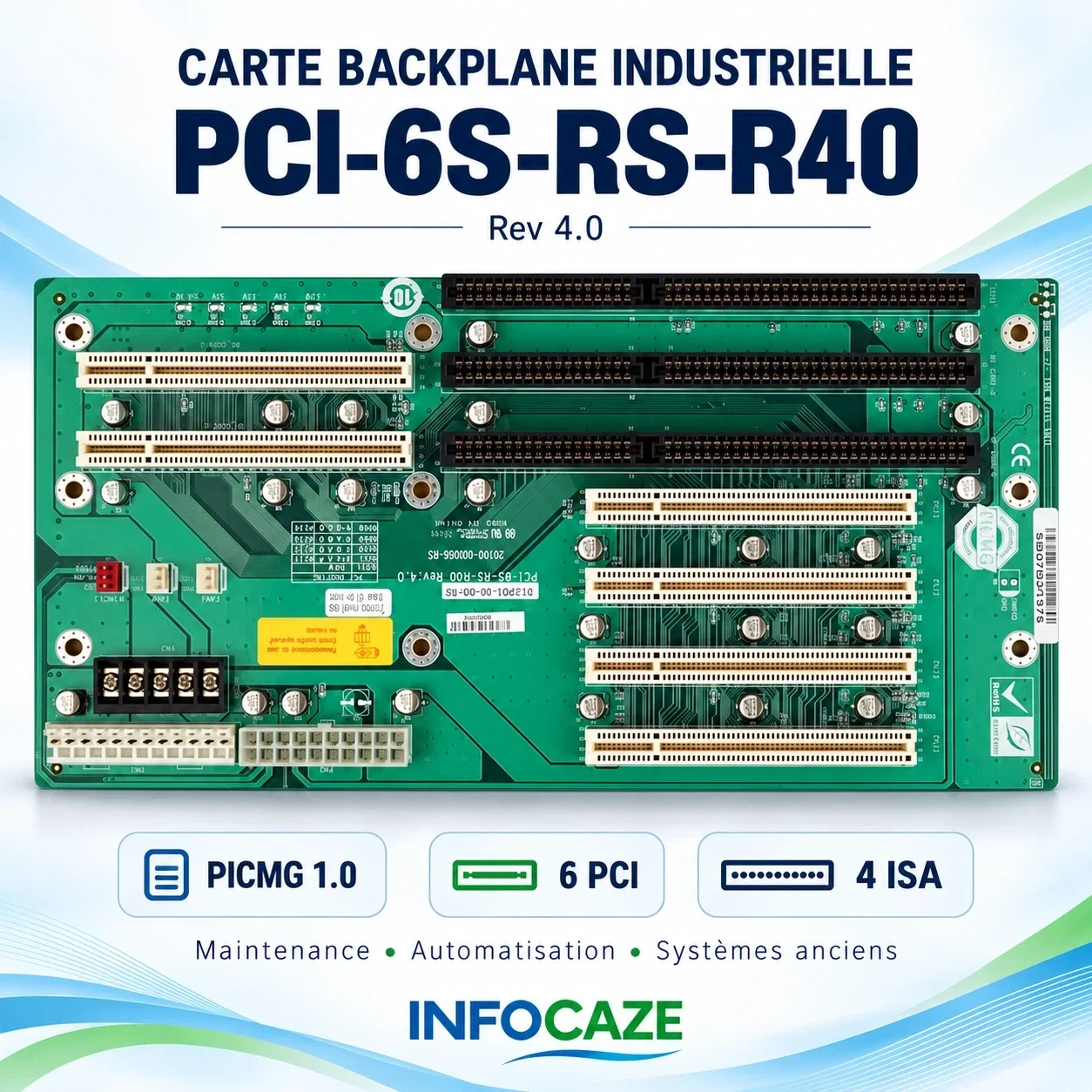

arte backplane industrielle PCI-6S-RS-R40 Rev 4.0 – PICMG 1.0

6 connecteurs PCI et 4 connecteurs ISA pour la maintenance de systèmes industriels anciens.

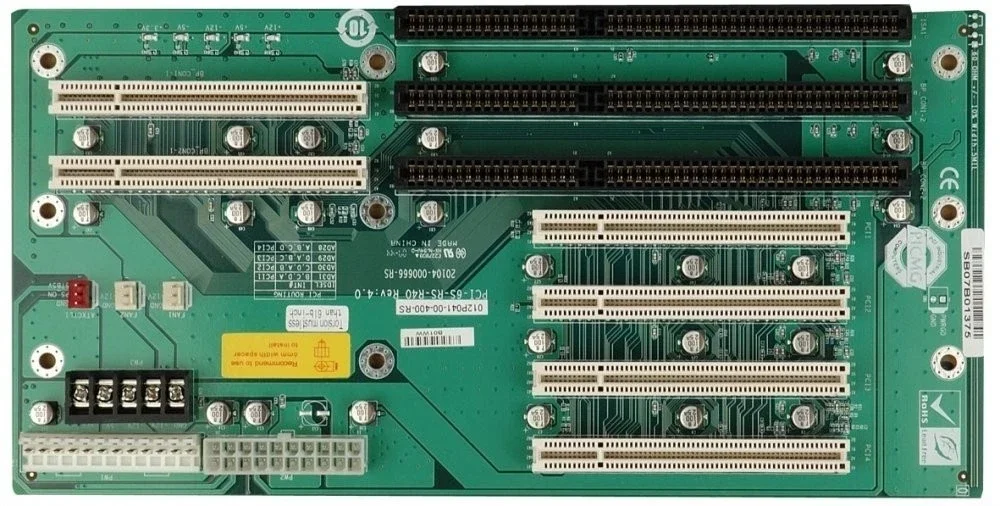

Cette carte backplane PCI-6S-RS-R40 Rev 4.0 constitue une base d’interconnexion pour une configuration industrielle utilisant une carte processeur au standard PICMG 1.0. Ses connecteurs PCI et ISA permettent de conserver des cartes d’extension anciennes destinées au contrôle, à l’automatisation ou à l’acquisition de données.

Il s’agit d’une carte backplane : la carte processeur, la mémoire et les cartes d’extension ne sont pas fournies.

État du produit

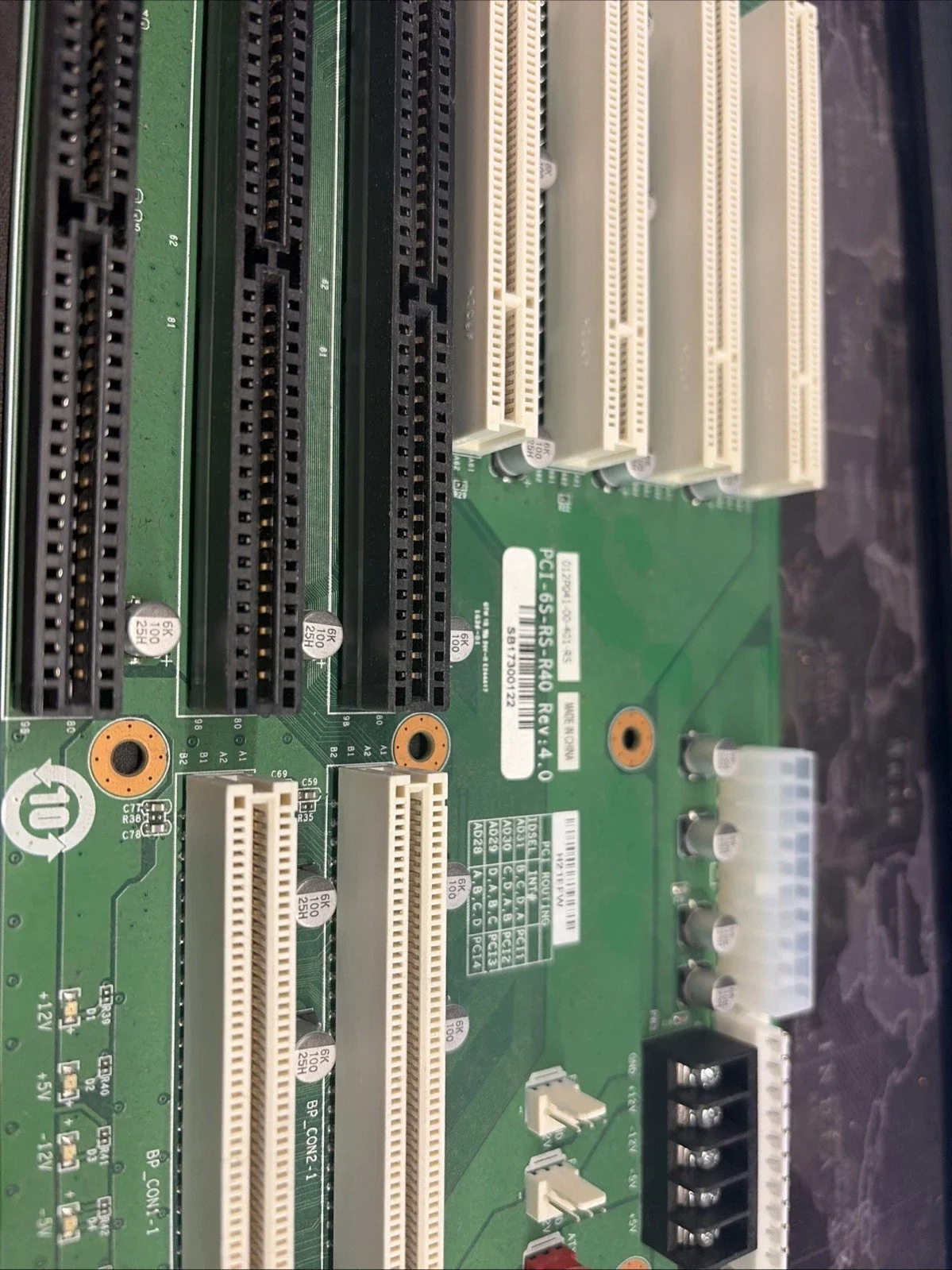

Carte d’occasion provenant du démontage d’un système industriel, présentant un état visuel propre. Aucun condensateur gonflé n’a été observé. Les connecteurs PCI, ISA et d’alimentation sont en bon état apparent.

Des traces d’utilisation, de montage ou de stockage peuvent être présentes. Le contrôle visuel ne constitue pas un test de fonctionnement : aucun test fonctionnel n’est indiqué pour cette carte.

Caractéristiques techniques

• Type : carte backplane industrielle.
• Référence : PCI-6S-RS-R40.
• Révision : Rev 4.0.

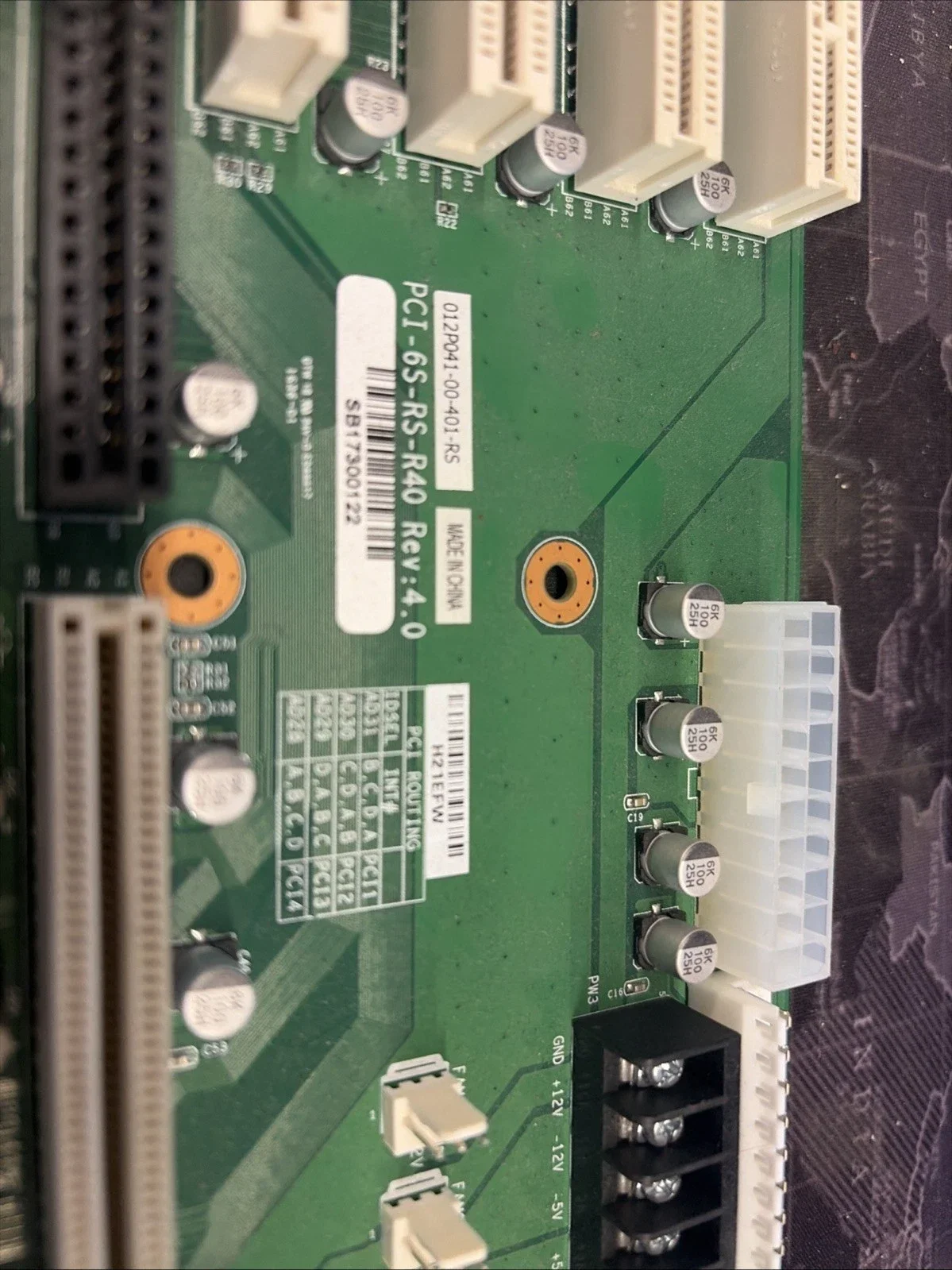

• Part Number : 012P041-00-401-RS.
• Standard : PICMG 1.0.
• Connexion de la carte processeur : interface PICMG ISA / PCI.
• Connecteurs PCI : 6.
• Connecteurs ISA : 4.
• Alimentation : connecteur ATX 20 broches et bornier industriel.

Connectique et fonctionnement

Cette carte assure l’interconnexion entre une carte CPU industrielle compatible et les cartes d’extension du système.

• 6 connecteurs PCI pour cartes d’extension compatibles.
• 4 connecteurs ISA pour périphériques et cartes industrielles anciennes.
• Connexion PICMG 1.0 destinée à la carte processeur.
• Connecteur d’alimentation ATX 20 broches.
• Bornier d’alimentation industriel.

Les interfaces externes disponibles, comme les ports vidéo, réseau ou série, dépendent de la carte processeur et des cartes d’extension installées.

Applications possibles

Sous réserve de compatibilité avec votre équipement, cette backplane peut être utilisée pour :

• La maintenance d’un ordinateur industriel PICMG 1.0.
• La restauration de systèmes utilisant des cartes ISA et PCI.
• Les équipements d’automatisation et de supervision.
• Les machines CNC et systèmes de contrôle-commande.
• Les installations d’acquisition de données.
• La conservation d’équipements industriels anciens.

Compatibilité à vérifier avant achat

Comparez la référence complète, la révision, les dimensions, les connecteurs et les besoins d’alimentation avec votre installation.

La carte processeur doit être adaptée au standard PICMG 1.0. La présence de connecteurs ISA et PCI ne suffit pas à garantir la compatibilité avec toutes les cartes ou tous les systèmes industriels.

Contenu du colis

• 1 carte backplane industrielle PCI-6S-RS-R40 Rev 4.0.

Vendue seule, sans carte processeur, mémoire, carte d’extension, alimentation, câble ni accessoire supplémentaire.

INFOCAZE — Pièces informatiques pour la maintenance et la restauration de vos équipements.
